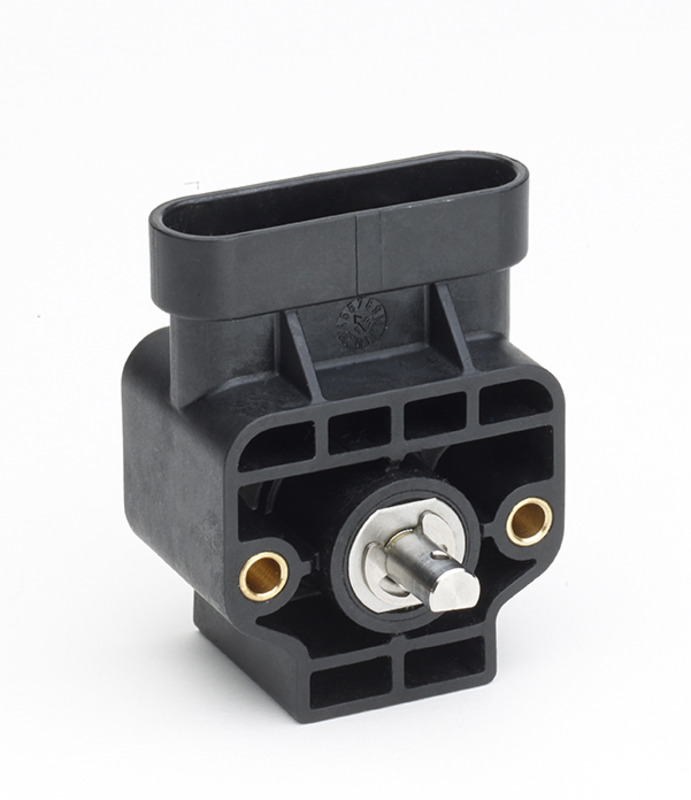

GEFRAN角度传感器 GRA Hall-effect single-turn rotary sensor with shaft

Overview

旋转传感器量程上限是360°，能编写±15°每步的模拟版本。

传感元件无磨损的状态下, 非接触式霍尔技术使传感器寿命近乎无限长。

多样化的配置方便了产品至各种载体的安装。

高IP 保护层级，耐冲击、耐振动，以及高电磁兼容性使这些产品更适应移动液压应用程序的要求。

确保为应用程序提供强健且高性能的方案，这些应用包括农业机器、工业机器、物料处理设备等。

Description

量程

±180°不同值，根据要求±15°每步段（仅用于模拟版本）

电源电压

+5伏直流电（仅用于0.5..4.5伏直流电输出）；+9…+36伏直流电（参见右电源电压输出信号）

输出信号

0.5...4.5伏比率计（电源 +5伏直流电）； 0.5...4.5伏; 0...10伏; 4...20毫安； CANopen协议， SAE J1939协议

电气连接

安普超级密封连接器 6P 282108-1；德国 6P DT04-6P

旋转分辨率和速率

12 比特（模拟输出）；14比特（CANopen/SAE J1939输出）；每分钟最大转速120 。

线性度

< ± 0.5% FS

工作温度与温度系数

-40°C ... +85°C （根据要求值变高）；热漂移< 50 ppm/°C

振动

20g - 10 Hz … 2000 Hz IEC标准 60068-2-6

冲击

三轴脉冲； 50g 11 ms IEC标准 60068-2-27

电磁兼容性

2014/30/欧盟电磁兼容指令（EMC）

使用寿命

35 M 运行（冲次 ±75°）

IP 保护层级

IP67 - IPX9K 配有母端对接连接器AMP282090-1 （GRA-A 版本）和对接连接器DT06-6S （GRA-D 版本）

外壳材料

聚对苯二甲酸丁二醇酯（PBT）

F068721 GRAAR030030HA31A00 0000X00

F069915 GRAAR090090LA13A00 L000X00

F064004 GRAAR180180HA11A00 0000X00

F066965 GRAAR180180HA21A00 0000X00

F066966 GRAAR180180HA31A00 0000X00

F068677 GRAAR180180LA13A00 L000X00

F068234 GRAAS015000HA21A00 0000X00

F068674 GRAAS030000HA31A00 0000X00

F069051 GRAAS045000HA21A00 0000X00

F068929 GRAAS045000HA22A00 0000X00

F066951 GRAAS045000HA32A00 0000X00

F066426 GRAAS105000HA32A00 0000X00

F067401 GRAAS120000HA32A00 0004X00

F068489 GRAAS135000HA21A00 0000X00

F064001 GRAAS180000HA11A00 0000X00

F066964 GRAAS180000HA21A00 0000X00

F067684 GRAAS180000HA22A00 L000X00

F064002 GRAAS180000HA31A00 0000X00

F067631 GRAAS180000HA32A00 L000X00

F065964 GRAAS180000HC14A00 0000X00

F067735 GRADR045045LA11A00 0000X00

F067366 GRADR060060HA11A00 0000X00

F068221 GRADR060060HA31A00 0000X00

F068324 GRADR060060LA13A00 0000X00

F069958 GRADR120120LA13A00 0000X00

F068812 GRADS030000HA22A00 L000X00

F069267 GRADS045000LA11A00 0000X00

F067683 GRADS045000LA12A00 0000X00

F068868 GRADS060000HA31A00 0000X00

F068584 GRADS060000LA11A00 0000X00

F067312 GRADS180000HA11A00 0000X00

F068996 GRADS180000HA21A00 0000X00

F068116 GRADS180000HC11A00 0000X00

F064005 GRADS180000HC14A00 0000X00

F069389 GRADS180000HC23A00 0000X00

F064003 GRADS180000LA11A00 0000X00
