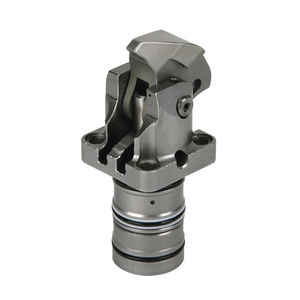

ROEMHELD液压夹具 / 双效 / 紧凑型 B1.827, B1.828

类型:液压

其他特性:双效, 紧凑型

力度:

最多: 10.5 kN

最少: 2.5 kN

产品介绍

紧凑夹



具优势 ● 最小尺寸 ● 没有管道安装 ● 活塞杆的金属刮刷边缘 ● 夹紧杆可以旋转成小凹槽 ● 工件夹紧没有任何侧载 ● 夹紧夹具的不受阻碍的装载和卸载
● 长夹紧杆 适应工件
● 安装位置：任何

紧凑型夹具都设计用于液压夹具中的应用，其中油通过夹具体的钻孔渠道提供。 由于所需空间最小，紧凑型夹具特别适合用于安装液压夹紧元件空间较小的夹紧装置。
在工件夹紧凹槽比夹紧杆宽一点点就足以作为夹紧表面.
典型应用包括：
• 水平和立式加工中心的旋转分度
夹具 • 用于多边加工和完整加工的夹紧夹
具 • 多个夹紧夹具，其中包括许多工件紧密布置
• 用于电机、齿轮等的测试系统
• 装配线

筒式和法兰式，带可选气动位置监控
双
作用最大工作压力 250 巴
最大夹紧力：2.5-10.5 千牛
可用夹紧行程：4.5-8.5 毫米，
流量 4-25 厘米
