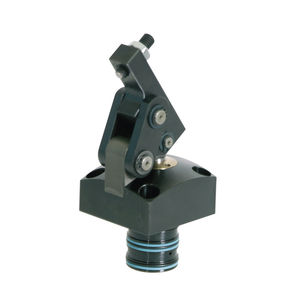

ROEMHELD双效液压铰接法兰 / 紧凑型 B1.8251

其他特性:

双效, 紧凑型

产品介绍

铰链夹具

优势
● 紧凑型设计
● 车身部分可凹陷
● 通过管道螺纹或钻孔通道供油
● 夹具不受阻碍地装卸
● 夹具可旋转成小型凹槽
● 无需侧载即可夹紧
● 长 可适应工件的夹紧杆
● 易于清洁的杠杆机构
● 标准金属刮板边缘
● 标准 FKM 密封
● 夹紧位置和夹紧范围的感应或气动控制可选。

铰链夹紧是一个低成本的液压夹紧元件，安装多个 以及连接各种可能性. 如果夹紧杆完全收回，可以实现夹具不受阻碍的装载和卸载。 工件中的夹紧凹槽比夹紧杆宽一点，足以作为夹紧表面。 特殊的运动学可以几乎不需要对变形非常敏感的工件进行夹紧。

带金属刮板边缘和可选的位置监控
双作用
最大工作压力 250bar
最大夹紧力：4-21.5 kN
可用夹紧冲程：4.0-9.0 毫米直
达流量 15.7-55 立方米/秒
