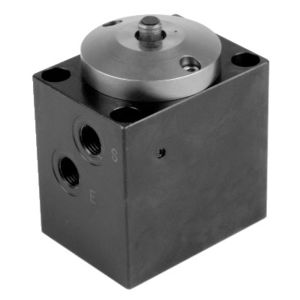

ROEMHELD镗孔夹具 / 液压 / 双效 / 带凸缘 B1.4841, B1.4842, B1.4843

大夹紧衬套 ● 无液压保持工件 ● 可调节液压夹紧工件
● 硬化工件支撑
● 气动座检查
● 正压保护连接
● 标准 FKM 密封


件 ● 可选 2 种尺寸孔夹特别适合夹持直径为 7.8 至 17.7 mm 的光滑孔孔的工件。 孔孔中所需的形状配合是通过硬化夹紧轴套的特殊型材获得的，孔壁上的穿透点。 硬化材料不能用这些元件夹紧。 工件直接放在孔夹上，夹紧过程中不会变形。 由于夹紧是在孔内进行的，所以剩余的表面可以自由地在 5 个侧面进行加工。 使用这种类型的夹紧，可能的加工力的尺寸肯定是有限的，特别是与夹紧表面的横向。 除了工件与支撑之间的静摩擦力外，孔夹不能补偿任何侧载荷。 额外的停止或定位元件可以帮助这些应用。 在加工过程中受到振动和变形影响的工件部分必须额外支撑或夹紧在一个灵活的（浮动）位置。

块、法兰和筒式
无中心功能
双作用
于孔径 7.8-17.7 毫
米最大工作压力 250 巴
膨胀力，径向：9-14 kN
