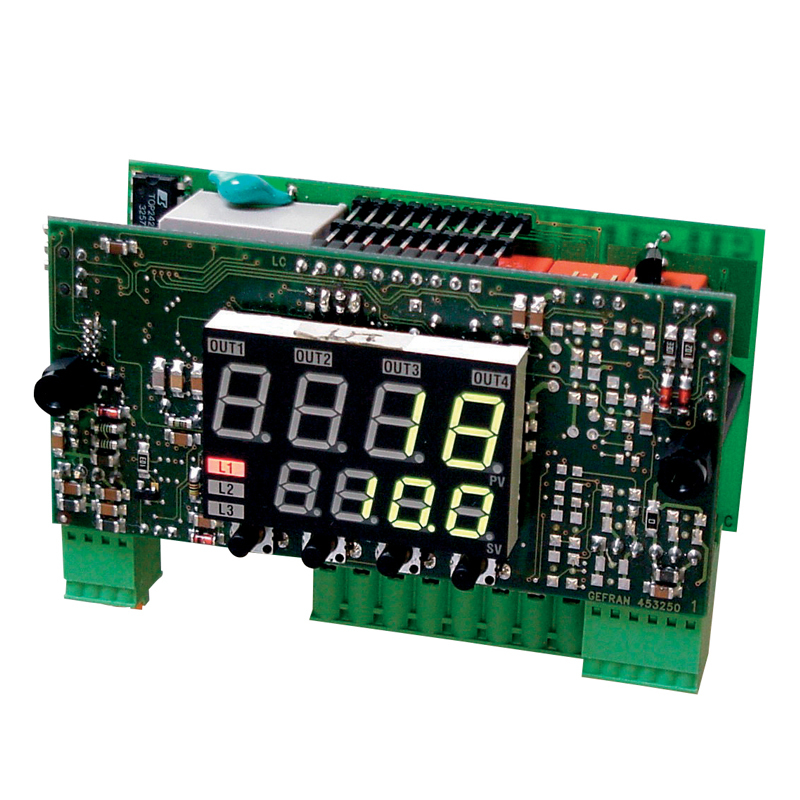

GEFRAN控制器-可编程单元 Basic models 600 OF PID Controller "Open Frame"

微处理器控制器，外形44x91 (1/16 DIN)，使用SMT制造。
它提供完整操作界面。它有4键，两个绿色LED显示条，每个4数字，4红色LED，用于指示4逻辑或继电器输出，3个可编程LED指示仪表的不同运行状态。

它能连接外部键盘用于客户方案。
过程变量主输入是通用的，能连接许多信号：热电偶，热电阻，热敏电阻，线性输入，可用面板键定义客户线性化。输入类型由面板键选择，无需外部分流器。
控制功能可从典型模式选择或从3设置步骤设定点程序模式选择。

用绝缘数字输入可选择：两个预先调整设定点中的一个，选择手动-自动模式，报警记忆复位，使能保持功能。
仪表可有5输出：继电器(5A at 250Vac/30Vdc cos_= 1)或逻辑15V ±10% (12V min at 30mA).每个输出功能可由面板键自由配置。增加控制和报警输出，能输出数字输入的重复状态和从串行线获得的报警限值。另一输出(±15Vdc 20mA max.)可驱动外部变送器。
串行通讯（RS485标准）允许用MODBUS RTU协议连接管理系统和PLCs。仪表编程有功能块的参数组完成（CFG是控制参数，Inp是输入，Out是输出等等）。
仪表可用硬件配置选择显示参数，自动隐藏无关参数。仪表有几个参数的“容易”配置。（基于定制型号和基本控制器操作）。用这种方法，只要设置设定点和报警，从按钮启动自调整。600 OF会做剩余的。
PC程序包用于简单配置，包括电缆和Windows环境的指导程序（信息表代码WINSTRUM）。紧凑“开放式”机械结构使600 OF易于使用在小型面板和外罩内。

• 面板配置通用输入

• 额定条件下准确度好于0.2% f.s.

• 多达5输出，继电器，逻辑用于控制器，报警

• 加热/冷却功能，可选择冷却液体

• 3个报警可配置各种功能

• 软件报警用于负载中断或传感器短路（LBA）

• 自调整，自动调整，软启动，无扰动手动/自动切换功能

• 双重设置，设置斜坡，时间输出功能

• 设定点程序功能，有3配置步骤

• 可配置内部蜂鸣器

• 光绝缘RS485串行通讯，协议：MODBUS RTU

• 自诊断

• 面板安装

•
