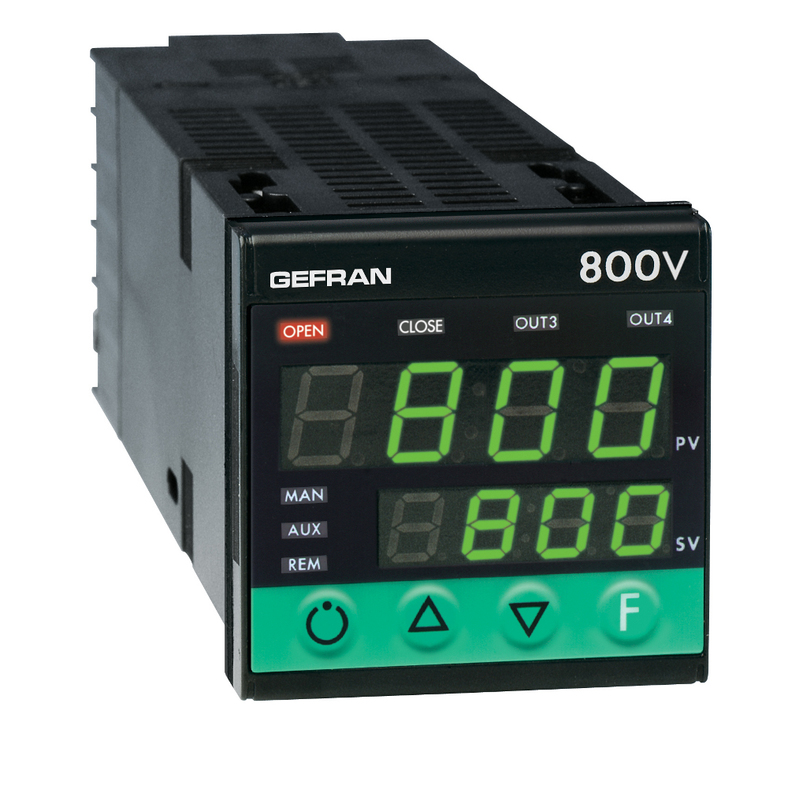

GFRAN控制器-可编程单元 PID controllers for motorized valves 800V Controller for motorized valves, 1/16 DIN

Overview

微处理器控制器用于三步电动阀，48x48 (1/16DIN).
SMT制造，仪表提供完整操作者界面，由聚碳酸酯膜确保IP65等级面板防护。
它有4键，两个绿色LED显示条，每条4个字，4个红色LED指示灯指示4个逻辑或继电器输出，3个LED可编程可指示仪表的不同运行状态。
过程变量主输入是通用的，可连接不同类型传感器：热电偶，热电阻，热敏电阻，线性输入，电位计，使用面板键定义的客户线性化。
使用两点法定义线性功能可修正输入。

通过面板键选择输入类型，无需外部分流器或适配器。

第二辅助绝缘模拟量输入可配置为线性输入或阀门位置反馈电位计。
它可配置2个绝缘数字输入，选择4个本地设定点；开始，停止和内部定时器复位；自动/手动，本地/远程功能；报警记忆复位；输入保持功能。
仪表有4继电器(3A, 250V)或逻辑(12Vdc, 20mA)输出，2个专用于开/关阀门功能，2个绝缘模拟量电压或电流输出。
每个输出功能可由键盘配置；功能有控制输出（开/关阀门）；报警输出；时间控制输出；数字输入重复；变送输出；设定点，偏差，报警设定点或数字通信读取值。

绝缘输出（最大10 or 24Vdc, 30mA）可驱动外部变送器或电位计。
串行通信接口RS485（RS232C兼容）可读取或修改任何参数，管理线上仪表（本地/远程，手动/自动，交换，内部计时器控制，直接输出控制）

协议：MODBUS RTU and CENCAL (Gefran).
使用这些可写入任何仪表参数。

特殊参数用于阀门控制，例如执行机构冲击时间，最小脉冲时间，任意干涉阀值，死区；控制类型可配置为有或无电位计反馈；PD或PID算法。
仪表的编程步骤由功能块的参数组来完成（CFG是控制参数，Inp是输入，Out是输出等）。选择简单菜单也能进入最常用的参数。

仪表可依靠硬件配置来选择参数显示，自动隐藏那些不经常使用的。

为使配置简单化，有PC程序工具，包括Windows菜单驱动配置程序和连接仪表的必要电缆（技术资料cod. 80021)。

Description

面板通用输入配置
输入信号采样时间120msec；分辨率30000步
两个控制输出：继电器，逻辑或开/关阀功能模拟量
3个配置报警
2个模拟量输出（设定点转发）
2个可配置功能数字输入
辅助输入为阀门位置电位计反馈
加热断开或传感器短路报警
自动调整，软启动，本地/远程设定点，自动/手动

F057413 800V-DD00-00000-000

F057282 800V-DD0V-00000-000

F027331 800V-DDRV-00001-000

F057308 800V-DR00-00001-000

F042254 800V-DR0I-00000-000

F031529 800V-DR0I-00021-000

F029636 800V-DR0V-03201-000

F035860 800V-DRR0-00001-000

F035920 800V-DRRI-00201-000

F027727 800V-DRRI-07300-000

F027858 800V-DRRI-07320-000

F027801 800V-DRRR-00321-000

F028338 800V-DRRR-03201-000

F054654 800V-DRRV-00200-000

F034773 800V-RR00-00000-000

F001269 800V-RR00-00001-000

F029376 800V-RR00-00020-000

F053267 800V-RR00-00200-000

F022677 800V-RR00-00220-000

F050408 800V-RR00-00301-000

F047130 800V-RR00-03001-000

F051859 800V-RR00-03200-000

F031020 800V-RR00-03201-000

F047943 800V-RR00-03301-000

F027568 800V-RR00-04001-000

F037438 800V-RR0I-00000-000

F027391 800V-RR0I-00001-000

F030623 800V-RR0I-00021-000

F057693 800V-RR0I-00300-000

F001270 800V-RR0I-00301-000

F033062 800V-RR0I-00321-000

F048375 800V-RR0I-03201-000

F057724 800V-RR0I-03300-000

F027342 800V-RR0I-06001-000

F029563 800V-RR0I-07300-000

F067372 800V-RR0I-08021-000

F040469 800V-RR0V-00000-000

F044420 800V-RR0V-00001-000

F042719 800V-RR0V-03201-000

F033202 800V-RRD0-00021-000

F036209 800V-RRDR-03201-000

F001271 800V-RRR0-00000-000

F000237 800V-RRR0-00001-000

F029031 800V-RRR0-00020-000

F001273 800V-RRR0-00021-000

F001274 800V-RRR0-00201-000

F031452 800V-RRR0-00220-000

F036300 800V-RRR0-00221-000

F001275 800V-RRR0-00301-000

F001276 800V-RRR0-00321-000

F001277 800V-RRR0-03000-000

F027330 800V-RRR0-03001-000

F033971 800V-RRR0-03200-000

F034108 800V-RRR0-03201-000

F028089 800V-RRR0-03301-000

F053281 800V-RRR0-04000-000

F043231 800V-RRR0-04020-000

F031994 800V-RRR0-04220-000

F057980 800V-RRRI-00000-000

F001293 800V-RRRI-00001-000

F027198 800V-RRRI-00221-000

F067697 800V-RRRI-00301-000

F034644 800V-RRRI-02001-000

F029957 800V-RRRI-02301-000

F041207 800V-RRRI-03000-000

F001294 800V-RRRI-03001-000

F001295 800V-RRRI-03201-000

F048046 800V-RRRI-03220-000

F027979 800V-RRRI-03301-000

F022884 800V-RRRI-03320-000

F001296 800V-RRRI-03321-000

F049970 800V-RRRI-04020-000

F043121 800V-RRRI-04021-000

F055352 800V-RRRI-04301-000

F048985 800V-RRRI-05201-000

F022920 800V-RRRI-07000-000

F042456 800V-RRRI-07200-000

F049199 800V-RRRI-07300-000

F052102 800V-RRRI-07301-000

F001279 800V-RRRR-00000-000

F001280 800V-RRRR-00001-000

F038647 800V-RRRR-00020-000

F029566 800V-RRRR-00100-000

F001281 800V-RRRR-00201-000

F055915 800V-RRRR-00301-000

F001283 800V-RRRR-02001-000

F043494 800V-RRRR-02021-000

F051135 800V-RRRR-02301-000

F001284 800V-RRRR-03000-000

F001285 800V-RRRR-03001-000

F055091 800V-RRRR-03020-000

F053687 800V-RRRR-03021-000

F055025 800V-RRRR-03200-000

F001286 800V-RRRR-03201-000

F058192 800V-RRRR-03220-000

F030979 800V-RRRR-03221-000

F055229 800V-RRRR-03300-000

F060968 800V-RRRR-03301-000

F029975 800V-RRRR-03320-000

F001287 800V-RRRR-03321-000

F048196 800V-RRRR-05000-000

F001288 800V-RRRR-07000-000

F047895 800V-RRRR-07001-000

F041139 800V-RRRR-07020-000

F037109 800V-RRRR-07300-000

F060921 800V-RRRR-07301-000

F041138 800V-RRRR-07320-000

F052212 800V-RRRV-00000-000

F045168 800V-RRRV-00001-000

F043350 800V-RRRV-00021-000

F034946 800V-RRRV-00201-000

F048386 800V-RRRV-01201-000

F027618 800V-RRRV-02000-000

F031736 800V-RRRV-02201-000

F046338 800V-RRRV-03000-000

F028811 800V-RRRV-03001-000

F033665 800V-RRRV-03201-000

F053083 800V-RRRV-03321-000

F057476 800V-RRRV-04000-000

F040470 800V-RRRV-06200-000
