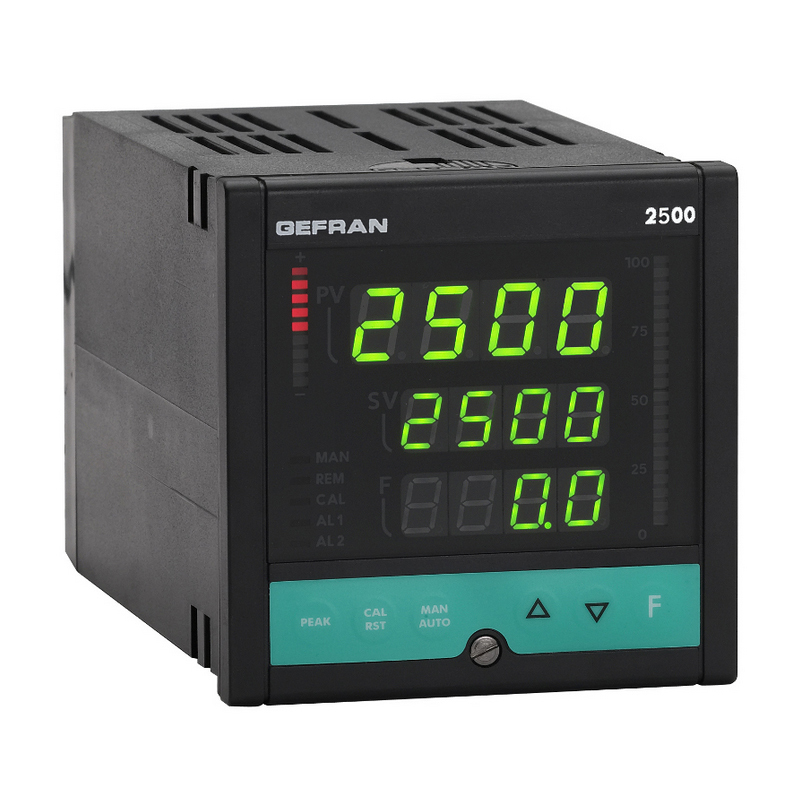

GEFRAN 控制器-可编程单元 Multifunction Models 2500 PID Controller Pressure and Force, 1/4 DIN

Overview

单回路微处理器控制器，96 x 96 (1/4 DIN)格式, 适用于速度变化较大的处理过程。

由于具备扩展功能和可配置硬、软件，该控制器可为监控压力、力、温度和压差的系统提供高应用灵活性，并获得多达4个变量。

该控制器有两个主要的可配置应变计/电位计/线性信号/TC/RTD(可选其中一个)的模拟输入，和两个辅助模拟线性信号（如：远程设定数值功能和线速度参考输入）线性输入。

有两个分开的模拟输出（可选择其中一个）可用于控制。

IP54 防护等级(防护罩对应IP65 防护等级) 的操作界面配备6键软触键盘、三个5位显示器（其中有一个是两色的）、以及2 bar 具有可配置功能的图表。

可通过面板或4位输入发出控制指令。4位输入可指定诸如重置、校准、人工/自动、loc/rem、暂停、提高/降低（motopotentiometer功能）参数选择设置、设定值选择等功能。

该仪器按照标准有4个可配置继电器输出。还有更多扩展配置如下：
- 分开的中继过程、顶峰、远程设置、误差、警报设置、微分值模拟输出。
- 4个I/O 扩展
- 通信界面Modbus RTU
- 通信界面Profibus DP

控制器
自调节PI控制或双动作PID（加热/冷却），比例控制器，压差控制器，自调节，持续或单次自调节，自动/人工， Loc/rem，设定值梯度，电源梯度，动态电源限制。

8套基于设定值水平/PV /或来自数字量输入的偏差的可选PID参数。

报警
4个完全可配置报警设定值
可选的（破损保护）功能

数学函数
通过该2500控制器，你可以明确定义两个模拟输入之间的数学关系。算得的值可以直接用作设定值、报警设定值、控制输出等等。

数字通信
该仪器提供可选的2/4线/ 进入仪器参数MODBUS RTU协议的 RS232串行接口。

配置
具有不同的快速、简单数据搜索配置水平，菜单结构有助于编程过程。

Description

应变计双配置输入/电位计/线性信号/TC/RTD
2个辅助模拟输入
微分测量
高精度：0.1 % 满量程 ± 1 位
6线电位计自动校准
变送器电源及应变计探头电源
带有8套可选参数的PID控制
4个可配置报警，失效保护功能
多达3个分开的控制及中继模拟输出
4位输入
4具有可配置功能的中继电器输出
扩展了4位可配置数字输入和/或输出
串行通信接口:
- RS485/RS 232 MODBUS RTU 协议（可选）
- Profibus DP Slave （可选）
带有5位显示器、2 bar 图表的面板

F028679 2500-0-0-0-0-0-0

F028429 2500-0-0-0-0-0-1

F036668 2500-0-0-0-0-2-0

F028678 2500-0-0-0-0-2-1

F033696 2500-0-0-0-0-3-1

F044915 2500-0-0-0-0-P-0

F036760 2500-0-0-0-0-P-1

F036398 2500-0-0-0-W-0-0

F028677 2500-0-0-0-W-0-1

F045058 2500-0-0-0-W-2-0

F028681 2500-0-0-0-W-2-1

F048608 2500-0-0-0-W-3-0

F033698 2500-0-0-0-W-3-1

F028676 2500-0-0-1-0-0-1

F035096 2500-0-0-1-0-2-1

F058481 2500-0-0-1-0-3-1

F052940 2500-0-0-1-0-P-0

F048772 2500-0-0-1-0-P-1

F033381 2500-0-0-1-W-0-0

F033679 2500-0-0-1-W-0-1

F043773 2500-0-0-1-W-2-0

F041740 2500-0-0-1-W-2-1

F053030 2500-0-0-1-W-3-1

F028675 2500-0-1-0-0-0-1

F059572 2500-0-1-0-0-2-1

F033571 2500-0-1-0-0-3-1

F057429 2500-0-1-0-0-P-1

F056010 2500-0-1-0-W-0-0

F039404 2500-0-1-0-W-0-1

F047108 2500-0-1-0-W-2-0

F054884 2500-0-1-0-W-2-1

F042739 2500-0-1-0-W-3-1

F042814 2500-0-1-1-0-0-1

F068798 2500-0-1-1-0-P-0

F039726 2500-0-1-1-W-0-0

F043045 2500-0-1-1-W-0-1

F042122 2500-0-1-1-W-2-0

F029323 2500-0-1-1-W-2-1

F035754 2500-1-0-0-0-0-0

F028674 2500-1-0-0-0-0-1

F033697 2500-1-0-0-0-2-1

F056546 2500-1-0-0-0-3-0

F054192 2500-1-0-0-0-3-1

F050539 2500-1-0-0-0-P-0

F048986 2500-1-0-0-0-P-1

F038575 2500-1-0-0-W-0-0

F028682 2500-1-0-0-W-0-1

F057938 2500-1-0-0-W-2-0

F029324 2500-1-0-0-W-2-1

F063337 2500-1-0-1-0-0-0

F034948 2500-1-0-1-0-0-1

F055905 2500-1-0-1-0-2-0

F032689 2500-1-0-1-0-2-1

F046570 2500-1-0-1-0-3-0

F044057 2500-1-0-1-0-P-1

F036369 2500-1-0-1-W-0-1

F045091 2500-1-0-1-W-2-0

F032848 2500-1-0-1-W-2-1

F043599 2500-1-0-1-W-3-0

F052262 2500-1-1-0-0-0-0

F032690 2500-1-1-0-0-0-1

F034271 2500-1-1-0-0-2-1

F037531 2500-1-1-0-0-P-0

F035908 2500-1-1-0-W-0-1

F043446 2500-1-1-1-0-0-0

F034543 2500-1-1-1-0-0-1

F047565 2500-1-1-1-0-2-1

F035057 2500-1-1-1-0-P-1

F049253 2500-1-1-1-W-0-0

F031664 2500-1-1-1-W-0-1

F033387 2500-1-1-1-W-2-0

F029325 2500-1-1-1-W-2-1

F063274 2500-1-1-1-W-3-0

F039242 2500-1-1-1-W-3-1
